Como fornecedor de cabos de energia de baixa tensão, compreendo o papel crítico que o layout adequado dos cabos desempenha para garantir a operação eficiente e segura dos sistemas elétricos dentro de uma instalação. Neste blog, compartilharei algumas estratégias e considerações importantes para otimizar o layout de cabos de energia de baixa tensão, com base na minha experiência no setor.
Compreendendo os princípios básicos dos cabos de alimentação de baixa tensão
Antes de se aprofundar na otimização do layout, é essencial ter um conhecimento sólido sobre cabos de alimentação de baixa tensão. Esses cabos são projetados para transportar energia elétrica em tensões relativamente baixas, normalmente variando de 50V a 1000V. Eles são usados em uma ampla variedade de aplicações, incluindo ambientes industriais, comerciais e residenciais.

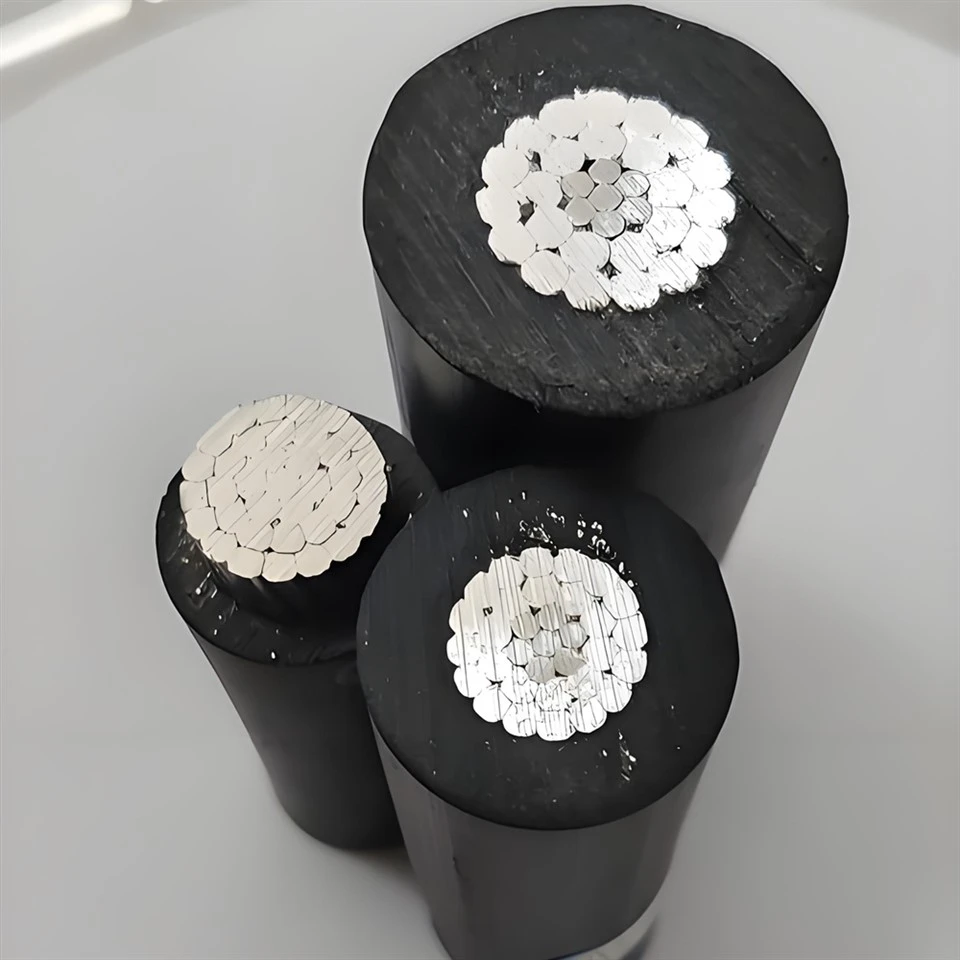

Os cabos de energia de baixa tensão vêm em diferentes tipos, cada um com seu próprio conjunto de características e aplicações. Por exemplo,Cabo de controle industrialé usado para controlar e monitorar equipamentos elétricos, enquantoCabo de alimentação industrialfoi projetado para transportar altas correntes para alimentar máquinas e equipamentos.Cabo de serviço aéreoé usado para distribuição de energia externa, geralmente em aplicações de serviços públicos.
Fatores a serem considerados na otimização do layout de cabos
Ao planejar o layout dos cabos de energia de baixa tensão em uma instalação, vários fatores precisam ser levados em consideração. Esses fatores podem impactar significativamente o desempenho, a segurança e o custo do sistema elétrico.
1. Requisitos de carga
O primeiro passo na otimização do layout dos cabos é determinar os requisitos de carga do sistema elétrico. Isto envolve calcular a demanda total de energia de todos os equipamentos e aparelhos que serão conectados aos cabos. Ao avaliar com precisão os requisitos de carga, você pode selecionar o tamanho e o tipo de cabo apropriado para garantir que os cabos possam suportar a corrente elétrica sem superaquecer ou causar quedas de tensão.
2. Roteamento de cabos
O roteamento dos cabos é outro fator crítico na otimização do layout. Os cabos devem ser roteados de forma a minimizar o comprimento dos cabos e reduzir o número de curvas e voltas. Isto ajuda a reduzir a resistência dos cabos e a melhorar a eficiência do sistema elétrico. Além disso, os cabos devem ser encaminhados longe de fontes de calor, umidade e danos mecânicos para evitar falhas prematuras.
3. Separação de cabos
Para minimizar a interferência eletromagnética (EMI) e garantir a segurança do sistema elétrico, os cabos devem ser separados uns dos outros com base nos seus níveis de tensão e funções. Por exemplo, os cabos de alimentação devem ser separados dos cabos de controle para evitar interferência entre os dois. Além disso, os cabos que transportam diferentes fases de corrente elétrica devem ser separados para evitar curtos-circuitos.
4. Acessibilidade e Manutenção
O layout dos cabos também deve levar em consideração os requisitos de acessibilidade e manutenção do sistema elétrico. Os cabos devem ser instalados de forma a permitir fácil acesso para inspeção, teste e reparo. Isto inclui fornecer espaço adequado ao redor dos cabos para o pessoal de manutenção trabalhar e garantir que as conexões dos cabos sejam facilmente acessíveis.
5. Expansão Futura
Ao planejar o layout dos cabos, é importante considerar a expansão futura do sistema elétrico. Isto pode envolver a adição de novos equipamentos ou aparelhos, o aumento da demanda de energia ou a alteração do layout da instalação. Ao projetar o layout dos cabos tendo em mente a expansão futura, você pode evitar modificações caras e demoradas no sistema elétrico no futuro.
Estratégias para otimizar o layout dos cabos
Com base nos fatores mencionados acima, aqui estão algumas estratégias para otimizar o layout dos cabos de energia de baixa tensão em uma instalação:
1. Use bandejas de cabos e conduítes
Bandejas de cabos e conduítes são comumente usados para apoiar e proteger cabos em uma instalação. Eles fornecem uma forma estruturada e organizada de roteamento de cabos, facilitando o gerenciamento e a manutenção do sistema elétrico. As bandejas de cabos são ideais para cabos grandes, enquanto os conduítes são adequados para cabos menores ou onde proteção adicional é necessária.
2. Planeje a passagem de cabos com antecedência
Antes de instalar os cabos, é importante planejar antecipadamente a passagem dos cabos. Isso envolve a criação de um plano de layout detalhado que mostra a localização de todos os cabos, bandejas de cabos, conduítes e outros componentes elétricos. Ao planejar antecipadamente a passagem dos cabos, você pode garantir que os cabos sejam roteados da maneira mais eficiente e econômica possível.
3. Use marcação e identificação de cabos
A marcação e identificação dos cabos são essenciais para manter a segurança e a eficiência do sistema elétrico. Os cabos devem ser marcados com sua tensão, fase e função para facilitar sua identificação durante a instalação, manutenção e solução de problemas. Além disso, as bandejas de cabos e os conduítes devem ser etiquetados para indicar a localização e o tipo de cabos que contêm.
4. Considere o uso de cabos subterrâneos
Em alguns casos, pode ser mais prático e económico utilizar cabos subterrâneos em vez de cabos aéreos. Os cabos subterrâneos são protegidos das intempéries e têm menos probabilidade de serem danificados por forças mecânicas. Eles também fornecem uma solução esteticamente mais agradável para distribuição de energia em uma instalação.
5. Trabalhe com um empreiteiro elétrico profissional
Otimizar o layout de cabos de energia de baixa tensão é uma tarefa complexa que requer conhecimento e experiência especializados. Recomenda-se trabalhar com um eletricista profissional com experiência em projeto e instalação de sistemas elétricos. Um empreiteiro profissional pode ajudá-lo a avaliar os seus requisitos de carga, planear a passagem dos cabos, selecionar o tamanho e o tipo de cabo apropriados e garantir que o sistema elétrico seja instalado em conformidade com todos os códigos e normas relevantes.
Benefícios da otimização do layout dos cabos
A otimização do layout dos cabos de energia de baixa tensão em uma instalação oferece vários benefícios, incluindo:
1. Maior eficiência
Ao reduzir o comprimento dos cabos e minimizar o número de curvas e voltas, a otimização do layout dos cabos pode melhorar a eficiência do sistema elétrico. Isso pode resultar em menor consumo de energia e custos operacionais reduzidos.
2. Segurança aprimorada
O layout adequado dos cabos ajuda a minimizar o risco de riscos elétricos, como curtos-circuitos, superaquecimento e incêndio. Ao separar os cabos com base nos seus níveis de tensão e funções, e ao fornecer proteção adequada aos cabos, você pode garantir a segurança do sistema elétrico e das pessoas que trabalham com ele.
3. Manutenção mais fácil
A otimização do layout dos cabos facilita o acesso e a manutenção do sistema elétrico. Ao fornecer marcações e identificação claras para os cabos e ao garantir que as conexões dos cabos sejam facilmente acessíveis, você pode reduzir o tempo e o esforço necessários para manutenção e solução de problemas.
4. Flexibilidade Futura
Ao projetar o layout dos cabos tendo em mente a expansão futura, você pode garantir que o sistema elétrico possa acomodar facilmente as mudanças nos requisitos de energia da instalação. Isto pode ajudar a evitar modificações dispendiosas e demoradas no sistema elétrico no futuro.
Conclusão
Otimizar o layout dos cabos de energia de baixa tensão em uma instalação é uma tarefa crítica que requer planejamento e consideração cuidadosos. Levando em consideração os requisitos de carga, roteamento de cabos, separação de cabos, acessibilidade e manutenção e expansão futura do sistema elétrico, você pode projetar um layout de cabos que seja eficiente, seguro e econômico.
Como fornecedor de cabos de energia de baixa tensão, estou empenhado em fornecer produtos de alta qualidade e aconselhamento especializado para ajudá-lo a otimizar o layout do seu sistema elétrico. Se você tiver alguma dúvida ou precisar de ajuda com o layout do cabo, não hesite em entrar em contato comigo para uma consulta. Podemos trabalhar juntos para encontrar a melhor solução para suas necessidades e exigências específicas.
